SWP-LCD-智能化64路巡檢儀的產品詳細介紹：
| |
|
產品說明:
|

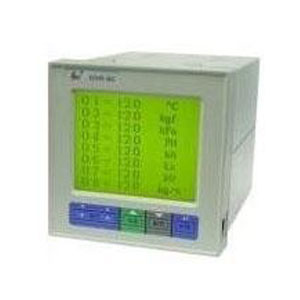

SWP-LCD-SSR-M智能化64路巡檢儀是一種智能化多功能二次儀表，適合于對多輸入回路進行巡回檢測，報警控制及數據遠傳。
一、儀表特點
1、設計上吸納了當今電腦的結構思路，硬件上采用內帶快閃存儲器的新型微處理器，軟件上引入中文WINDOWS的框架思路。
2、在人機操作與觀察界面上都對傳統的儀表做了挑戰性的改革，以中文菜單引導組態操作，以集中或分頁畫面顯示各通道的測量及報警結果，簡潔直觀地給人以"智能"的感受。
3、可接受多達64路******型或不******型被測輸入信號，根據用戶設定要求完成從信號采集，數據顯示，報警狀態及數據傳送的全過程。
二、儀表主要技術參數
|
輸入信號
|
|
模 擬 量
|
熱 電 偶：標準熱電偶--K、E、B、S、J、T、We等
|
|
|
熱 電 阻：標準熱電阻--Pt100、Pt100.1、Cu50、Cu100 遠傳壓力電阻等
|
|
|
電 流：0～10mA、4～20mA
|
|
|
電 壓：0～5V、 1～5V
|
|
|
輸出信號
|
|
開關量輸出
|
繼電器輸出--帶回差，觸點：AC 220V/3A DC 24V/6A（阻性負載）
|
|
|
可控硅控制輸出--SCR（可控硅過零觸發脈沖）輸出，400V/0.5A
|
|
|
固態繼電器輸出--SSR（固態繼電器控制信號）輸出，6～9V/0.05A（電壓不可調）
|
|
通訊輸出
|
接口方式 --標準串行雙向通訊接口 RS-485 RS-232 RS-422等
|
|
|
波特率 --300 pbs～28.8 kbps 儀表內部自由設定
|
|
|
特性
|
|
測量精度
|
測量顯示精度：±0.2%FS±1字 或 0.5%FS±1字
|
|
頻率轉換精度
|
±1脈沖（LMS） 一般優于0.2％
|
|
測量范圍
|
-1999 ------ 99999字
|
|
分 辨 率
|
±1字
|
|
顯示方式
|
背光式大屏幕液晶（LCD）圖形顯示板
|
|
|
顯示內容可由漢字，西文，數字等組成。
|
|
|
通過面板按鍵可完成畫面翻頁，LCD畫面對比度/亮度調整等
|
|
控制/報警
|
報警畫面指示，蜂鳴器提示，可選擇繼電器帶回差ON/OFF輸出
|
|
參數設定
|
中文菜單提示，面板按鍵設定或上位機通過通訊口設定，設定參數密碼鎖定
|
|
保護方式
|
設定參數長久保存，數據斷電保存，內置 WATCHING DOG 電路
|
|
打印控制
|
直接配接各型串行打印機（如LQ-300K，TPuP系列微打等），打印接口為RS-232
|
|
打印精度
|
同儀表精度
|
|
|
使用環境
|
|
環境溫度
|
0～45℃
|
|
相對濕度
|
≤85RH 避免強腐蝕氣體
|
|
供電電壓
|
AC90～260V--開關電源
|
|
功 耗
|
≤15W
|
|
|
|
