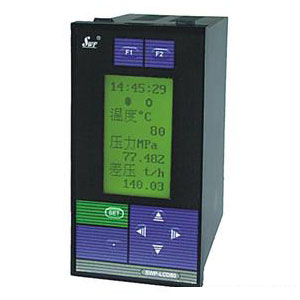

SWP-LCD-NLT天然氣流量積算的產品詳細介紹：
產品說明:
SWP-LCD-NLT（智能）天然氣流量顯示積算控制儀適用于在線測量天然氣的流量，將管道中的天然氣流量經補償、計算自動換算為工業標準狀態下的天然氣體積流量和積算量。
一、儀表特點
1、同時顯示天然氣流量測量系統的多個參數（如：時間、差壓、壓力、溫度、流量、積算量等），還可根據用戶要求顯示FZ、FG等，更有利于對生產工藝參數的監控。
2、可接3路被測信號，滿足溫度補償、壓力補償、溫壓全補償?shù)姆e算要求。
3、新增加的掉電記錄功能可記錄儀表工作期間掉電發生的實時時間、掉電次數及掉電時間累積值，防止人為或意外掉電造成累計值的偏差。
SWP-LCD-NLT系列天然氣流量積算控制儀型譜表
|
型 號
|
代 碼
|
說 明
|
||||||||||||||||||
|
SWP-LCD-N
|
□ □□-□ □ - □ □ □ -□ □ □-□ -□ -□ | 新一代大屏幕帶背光液晶顯示儀表 | ||||||||||||||||||
|
儀表功能
|
LT | 天然氣流量積算儀表 | ||||||||||||||||||
|
外形尺寸
|
8
|
160×80mm（橫式）80×160mm（豎式） | ||||||||||||||||||
|
控制作用
|
02
|
帶補償輸入 | ||||||||||||||||||
|
通訊方式
|
□
|
參見"通訊方式" | ||||||||||||||||||
|
輸出方式
|
□
|
參見"變送輸出方式" | ||||||||||||||||||
|
流量信號類型
|
□
|
參見"輸入類型" | ||||||||||||||||||
|
壓力補償類型
|
□
|
參見"輸入類型" | ||||||||||||||||||
|
溫度補償類型
|
□
|
參見"輸入類型" | ||||||||||||||||||
|
第一報警方式
|
|
|
||||||||||||||||||
|
第二報警方式
|
|
|
||||||||||||||||||
|
第三報警方式
|
|
|
||||||||||||||||||
|
饋電輸出
|
|
|
||||||||||||||||||
|
供電方式
|
|
|
||||||||||||||||||
|
外形特征
|
|
|
||||||||||||||||||
★ 輸入類型
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
說 明
|
|
A
|
4 ～ 20 mA
|
-1999～99999 d
|
O
|
脈沖-集電極開路
|
0～5KHz
|
本表所列為***大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
|
|
B
|
0 ～ 10 mA
|
-1999～99999 d
|
G
|
Pt100
|
-200～650℃
|
|
|
C
|
1 ～ 5 V
|
-1999～99999 d
|
E
|
熱電偶E型
|
0～1000 ℃
|
|
|
D
|
0 ～ 5 V
|
-1999～99999 d
|
K
|
熱電偶K型
|
0～1300 ℃
|
|
|
M
|
0 ～ 20 mA
|
-1999～99999 d
|
R
|
PT100.1
|
-1999～99999 d
|
|
|
F
|
脈 沖
|
0～5KHz
|
N
|
無補償輸入
|
|
★ 通訊方式
|
選型代碼
|
0
|
2
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
RS-422
|
RS-485
|
特殊規格
|
★ 變送輸出方式
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
|
輸出方式
|
無輸出
|
繼電器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出
★型號舉例：
①SWP-LCD-NLT802-21-BC-HL－P－W－S
帶補償輸入，通訊方式RS-232，輸出方式為繼電器輸出，輸入類型為第一路0～10 mA，第二路1～5V，第一報警為上限報警，第二報警為下限報警，單路DC24V饋電輸出，DC24V供電，豎表。
