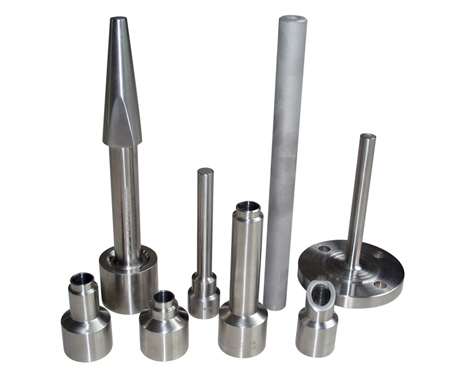

電站專用熱電偶的產品詳細介紹：
產品說明:
1、應用
專業針對電站設計，可以滿足30萬，60萬千瓦等發電機組及輔機測溫需要。直接測量各種生產過程中的-200°C~800°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。
2、工作原理
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
3、主要技術參數
產品執行標準
IEC584
IEC751
IEC1515
JB/T18622-1997
JB/T8623-1997
GB/T16839-1997
4、測量范圍及允差
| 型 號 | 分 度 號 | 允 差 等 級 | |||
| I | II | ||||
| 允差值 | 測溫范圍°C | 允差值 | 測溫范圍°C | ||
| WRN | K | ±1.5°C | -40~+375 | ±2.5 °C | -40~+333 |
| ±0.004ltl | 375~1000 | ±0.0075 ltl | 333~1200 | ||
| WRM | N | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
| ±0.004 ltl | 375~1000 | ±0.0075 ltl | 333~1200 | ||
| WRE | E | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004 ltl | 375~800 | ±0.004 ltl | 333~900 | ||
| WRF | J | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004 ltl | 375~750 | ±0.004 ltl | 333~750 | ||
| WRC | T | ±1.5°C | -40~+125 | ±1°C | -40~+133 |
| ±0.004 ltl | 125~350 | ±0.0075 ltl | 133~350 | ||
5、常溫絕緣電阻
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。
熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m
